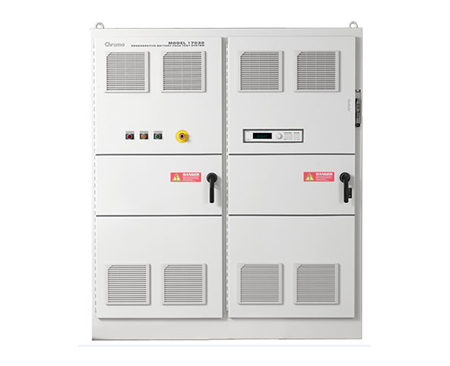

Chroma 17020 能源回收式电池模组测试系统

  • 型   号:
  • 价   格:

深圳市普利华科技有限公司 提供定制方案 Chroma 17020 能源回收式电池模组测试系统 Chroma 17020系统是专门为二次电池组测试而开 发的高精密设备,适合用于电池组续航力试验、 产品进出货检验、设计验证研究、电池组生产线 上容量学习(Learning)与测试等用途

分享到:

Chroma 17020 能源回收式电池模组测试系统

深圳市普利华科技有限公司 提供定制方案 Chroma 17020 能源回收式电池模组测试系统 Chroma 17020系统是专门为二次电池组测试而开 发的高精密设备,适合用于电池组续航力试验、 产品进出货检验、设计验证研究、电池组生产线 上容量学习(Learning)与测试等用途

Chroma 17020 能源回收式电池模组测试系统的系统应用



应用领域

  • 电动车电池模组
  • 电动机车动力电池
  • 电动自行车电池
  • UPS电池
  • 储能电池
  • 电动工具电池
  • 启动电瓶
  • 铅酸电池

系统功能

  • 工况模拟测试
  • 动力电池组产线容量学习测试
  • 循环寿命检测
  • 电池组一致性测试
  • 直流内阻测试
  • 电池组续航力测试
  • 电池组电压、容量、功率测试
  • 电池组充放电特性测试
  • 电池组可靠度测试
  • 过充、过放承受力测试
  • 温度测试

自动测试系统软体平台

Chroma 17020测试系统的软体平台Battery Pro,符合二次电池组的各项测试需求,具备高度的稳定性与安全性,并具备断电资料保存回复功能,防范 任何资料遗漏的可能性。

Chroma 17020 能源回收式电池模组测试系统的使用介面

  • 多语系介面:支援繁中/简中/英文三种语言介面
  • 即时监控:系统测试状态即时浏览,无须等待,通道资料与系统整合资料可同时浏览
  • 图示管理:通道测试状态透过不同图示管理,一目了然,易看易懂易了解,立即对照状态说明,了解测试状态
  • 使用权限设定:可设定使用者操作权限,方便管理
  • 故障纪录追踪:独立纪录通道异常状态

Chroma 17020 能源回收式电池模组测试系统的工步编辑

  • 可编辑255个充放电条件
  • 具备双层回圈功能(Cycle & Loop),每层可设定9999个回圈
  • 可编辑动态充放电波形
  • 可编辑各种充放电条件(定电压/定电流/定功率/定电压-限电流/动态电流/直流内阻)
  • 截止条件: 时间/电量/电压/电流/温度
  • 条件完成动作: 下一步/结束/跳到某一步/静置

报表精灵和统计报告

  • 可自定义报表格式
  • 可产出 PDF、CSV、XLS 档案格式
  • 具备报表绘图功能
  • 报表分析功能: 使用者可自行决定X与Y轴的参数,产出符合需求的测试报表,不需透过文书软体产出报表
  • 可产出通道报表与截止报表
  • 可产出寿命测试报表 (Life-cycle report)、容量- 电压比对报表(Q-V report),充放电测试报表(V/I/T-time report)等

系统整合

  • 透过软体可整合恒温恒湿箱,配合充放电测试做同步设定条件
  • 透过软体可整合资料收集器,在充放电过程中,读取多组的电压与
  • 温度纪录,其条件可转成保护启动条件或截止条件
  • 透过软体可整合通讯介面装置,在充放电过程中,读取多组的电池管理系统(BMS)的数据,其条件可转成保 护启动条件或截止条件
  • 温度多功能记录器Model 51101-64,可量测电压与温度

Software integration





thermal chambers


Chroma资料记录器:
固定的通道资料撷取速度
单一通道资料撷取率 = 定值
最小取样时间:200ms









高性能硬体设备

可依照使用者需求,调整不同的系统配置,可以扩充通道数目,最多可同时控制60个通道。

  1. 电池充放电控制器: Model 69200-1
  2. 交直流双向转换器: Model A691101
  3. 可回收充放电测试仪: Model 69200系列
  4. 温度/多功能记录器(选购): Model 51101-64

 *可依需求支援其他设备

高性能硬体设备

可回收充放电测试仪面板说明

1. 通道标示
2. 充电状态指示灯
3. 放电状态指示灯
4. 待测物连接状态指示灯
5. 并联状态指示灯
6. 异常状态指示灯
7. 电源开关
8. 通道定址开关
9. 并联连接接头
10. 温度量测端子
11. 电压量测端子
12. 充电/放电输出入连接器
13. 充电输出连接器
14. 控制器通讯介面连接器
15. DC BUS端子
16. AC输入端子

可回收充放电测试仪面板说明

取得产品价格. 点选您有兴趣的产品并加入询价车, 简单2步骤将询价单寄给我们, 或继续回到产品页选取更多产品.

Model Description
17020 能源回收式电池模组测试系统 600W/60V/13A per channel, 8 – 56CH
17020 能源回收式电池模组测试系统 1250W/20V/65A per channel, 4 – 60CH
17020 能源回收式电池模组测试系统 1250W/60V/62.5A per channel, 4 – 60CH
17020 能源回收式电池模组测试系统 2500W/60V/62.5A per channel, 4 – 60CH
17020 能源回收式电池模组测试系统 2500W/100V/50A per channel, 4 – 60CH



Chroma 17020 能源回收式电池模组测试系统

能源回收最佳化利用

  • 电池组放电时的能量回收最佳化利用
    - 直接回收: 将放电中的电能转移到需要充电的电池组
    - 电网回收: 有多余电能回收到电网
  • 可回收能源设计,不会产生巨大的热能消耗
  • 使用者可节省设备与环境降温的空调费用
  • 设备回馈电网电流总谐波失真低于5%
  • 额定功率下,功率因素大于0.9
  • 回收电能厂内可直接利用
  • 当放电于额定功率20%以上时,回收效率可达约85%

regenerative battery energy discharge

regenerative energy

Chroma 17020 能源回收式电池模组测试系统

简易的并联方式,增加使用者应用弹性,最多可并联60通道。

Parallel function

透过并联功能可支援多种不同功率的待测物


设备透过并联功能即可测试不同容量的待测物,不需要更换设备。 电池模组厂商产品有大容量与小容量多种形式,若购买大功率设备,遇到小 容量电池组测试时,量测精度明显不足;使用并联方式测试,电池组测试可 依实际容量来设定通道并联使用,不会有精度不符需求的问题。

Multi-channels

Multi-channels
