ZDL6000示波记录仪广州致远电子

更新时间:2019-10-23

简要描述:

ZDL6000示波记录仪广州致远电子,拥有计量级板卡精度,只有足够高的测试精度,才能满足复杂场景下的测试要求。ZDL6000的示波板卡测量精度zui高可达0.03%,非常适用于SiC、GaN等新材料电力电子器件的精确测量,同时可以作为标准实验室的计量检测依据。

型号:ZDL6000点击量:462

  免费咨询:0755-86561997

  发邮件给我们:sales@puliva.com

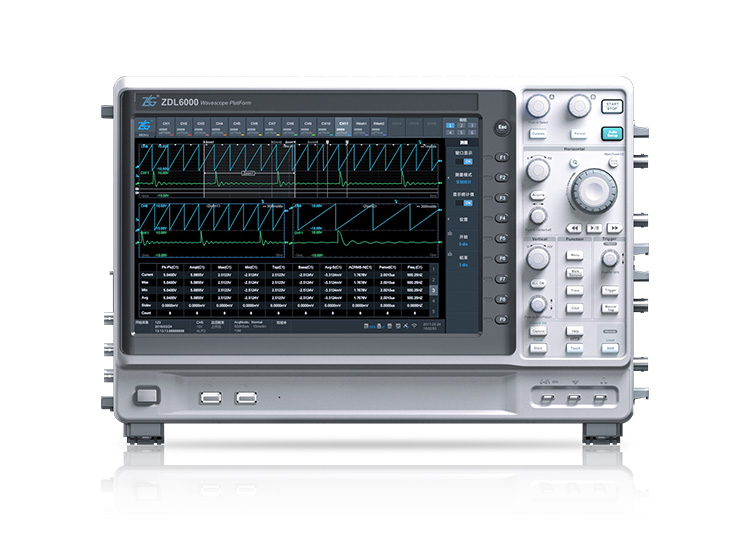

ZDL6000示波记录仪广州致远电子

ZDL6000示波记录仪广州致远电子型号列表

名称型号采样率分辨率通道数是否隔离描述
16通道卡DQM-16250200KSa/s16-bit16隔离采样率200KSa/s,16通道,16-bit分辨率,每8个通道一组,组内通道非隔离,组间通道隔离
100M卡DQM-12180100MSa/s14-bit2隔离采样率100MSa/s,两通道,14-bit分辨率,全隔离,电压采集
CANFD采集卡DQM-621512非隔离带外壳隔离双通道插入式CANFD采集模块,符合CAN规范 2.0A/B和CAN FD。
波特率支持25kbit/s~5Mbit/s;

DQM高速采集卡DQM-12490-584GSa/s8-Bit2非隔离采样率可达4GSa/s,8bit垂直分辨率,适合常规的高速信号采集
DQM-12290-282GSa/s8-bit2非隔离采样率可达2GSa/s,8bit垂直分辨率,适合常规的高速信号采集。
DQM-12290-222GSa/s12-bit2非隔离采样率可达2GSa/s,12bit垂直分辨率,适合常规的高速信号采集。
信号发生器卡DQM-52280200MSa/s14-Bit2非隔离30MHz输出频率,输出幅度10VVpp(高阻)

ZDL6000示波记录仪功能概述:

1.计量级板卡精度

只有足够高的测试精度,才能满足复杂场景下的测试要求。ZDL6000的示波板卡测量精度高可达0.03%,非常适用于SiC、GaN等新材料电力电子器件的精确测量,同时可以作为标准实验室的计量检测依据。

2.输入通道之间全隔离测量

每台示波记录仪标配8个板卡卡槽,各输入通道之间相互绝缘隔离,尽可能地确保在强干扰、多参考电压等复杂环境下的精确测试。

3.多种信号自由搭配

示波记录仪可以提供电压、电流、CAN、温度…等多种输入板卡,通道多可达128CH。用户可根据具体的测试需求自由组合电信号和物理信号,满足各种场景下的测试需求。

4.所有通道同步测试

示波记录仪内部设有高稳定性温度补偿的100MHz同步时钟,避免了温度带来时钟漂移所引入的测量误差。同时也保证了每一个通道ADC的采样相位同步,减少了测量时通道间相位角所引入的误差,误差在3ns以内,保证所有通道信号同步测试。

5.2Gpts大容量内存波形存储

在示波模式下,实时波形存储深度高达2Gpts,配合高可达100MS/s采样率的板卡,非常适合长时间的波形采集。如果8个卡槽全部选配,可轻松实现16通道隔离示波器功能。

6.高2T固态硬盘存储

在记录模式下,示波记录仪zui高可选配2T固态硬盘实时存储,实时记录采样率可达1MSa/s,用作测量平台时,耐久性测试的数据记录时间可长达500天。

7.双捕获模式

长时间的趋势数据通常采用低采样率采集趋势数据,但突发的高度瞬态异常信号需要采用高采样率捕捉。通过双捕获功能,可以同时设置两个不同的采样率来满足数据捕获要求。在波形处于正常状态时,保持低采样率记录波形变化趋势,一旦波形满足触发条件,示波记录仪将立即切换到zui高100MS/s的速度记录高速瞬态事件。
